一、智能電表的基本原理

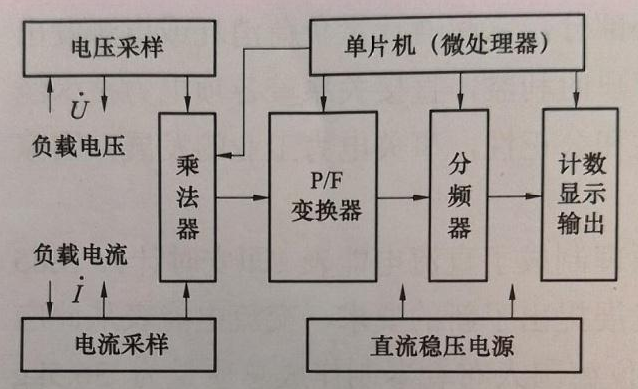

智能電能表利用電子電路/芯片來測量電能，其原理如圖所示。

智能電表工作原理圖

智能電能表用分流器或電流互感器將電 流信號變成可用于電子測量的小信號，用分壓電阻或電壓互感器將電壓信號變成可用于電子測量的小信號，再利用專用的電能測量芯片將來自電壓互感器、電流互感器的模擬信號轉換成數字信號，并對其進行數字積分運算，然后輸出頻率與電能成正比的脈沖信號，脈沖信號被送到微計算機處理后進行液晶顯示。

二、智能電能表主要由以下幾部分組成：

1、電源模塊，給電能表提供工作電源。

2、計量模塊，利用對電壓和電流采樣，通過計量芯片轉換為實際電能的數字?jǐn)?shù)據(電能脈沖)輸出。

3、顯示模塊，用來顯示電量和相關數據。

4、通信模塊，用來和主機通信，數據傳輸?shù)耐ǖ馈?/span>

5、安全模塊，保證數據傳輸?shù)陌踩浴?/span>

6、時鐘模塊，為系統提供實時時鐘，作為電量?jī)鼋Y(jié)、費率切換的依據。

7、存儲模塊，用來存儲電能表參數、電量、歷史數據等。

8、通斷電模塊，用來控制用戶停送電。

智能電能表的組成如圖所示。

智能電表工作組成圖

三、智能電表完整產品圖
