什么是插接式母線

插接式母線又稱匯流排，它是用來匯集和分配電流的導體。一般多為裸導體，其優點是散熱效果好，允許通過的電流大，安裝簡便，投資費用低。但也有不足之處，母線間距離大，需占較大的空間位置。

對于10kV及以下的母線，可按發熱條件選擇截面，因線路短，有色金屬耗量不大，不按經濟電流密度計算導線截面。對于匯流母線截面的選擇，首先按發熱條件選擇母線截面，用經濟電流密度校核截面，然后再用母線短路電流，計算母線電動力是否穩定，如不穩定，可減小絕緣子間的距離，使電動力穩定為止。

1、鋼插接式母線具有較低的電阻（電阻率為0.017Q·mm2/m），導電性能好，機械強度高，防腐性能好，但價格較高。

TMY——硬銅母線，TMR——軟銅母線。

2、鋁插接式母線其電阻較鋼稍大（電阻率為0.029Q·mm2/m），導電性能低于銅，機械強度較鋼為小，表面易氧化、易于受化學氣體腐蝕，但其質地輕軟，易于加工，價格比銅低廉。

LMY——硬鋁母線，L.MR——軟鋁母線

3、插接式鋼母線其電阻同銅、鋁相比為 （電阻率為0.13~0.15Q·mm2/m），導電性能差，機械強度高，價格低廉，被廣泛用于接地裝置中作為接地母線。

GMY——鋼母線。

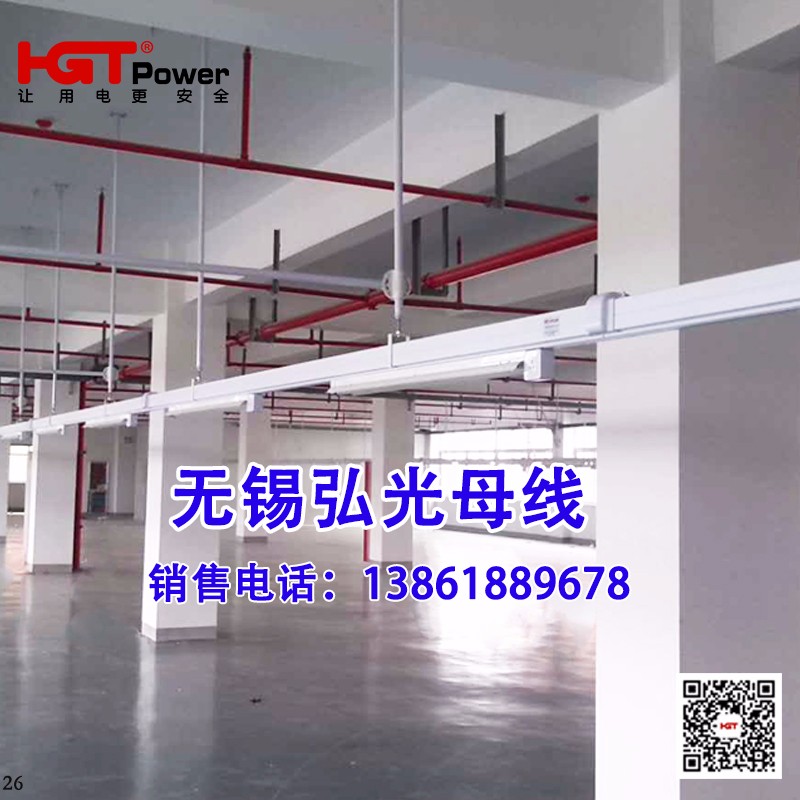

插接式母線槽適用于工廠企業、車間作為電壓500V以下，額定電流2000A以下的用電設備較密集的場所配電用。插接式母線槽由金屬外殼、絕緣瓷插座及金屬母線組成。每段長3m，前后有4個插接孔，孔距為700。金屬母線采用鋁或銅制作。

母線槽可以輸送較大的電流。例如密集型插接式母線槽（型號為FCM-A型），其特點是不僅能輸送大電流而且安全可靠，體積小，安裝靈活，施工中與其它土建互不干擾，安裝條件適應性強，效益較好，絕緣電阻一般不小于10MΩ。

CZL3系列插接式母線槽的額定電流為250~2500A，電壓為380V，額定絕緣電壓為500V。按電流等級分有250、400、800、1000、1250、1600、2000、2500A等三相供電系統。
